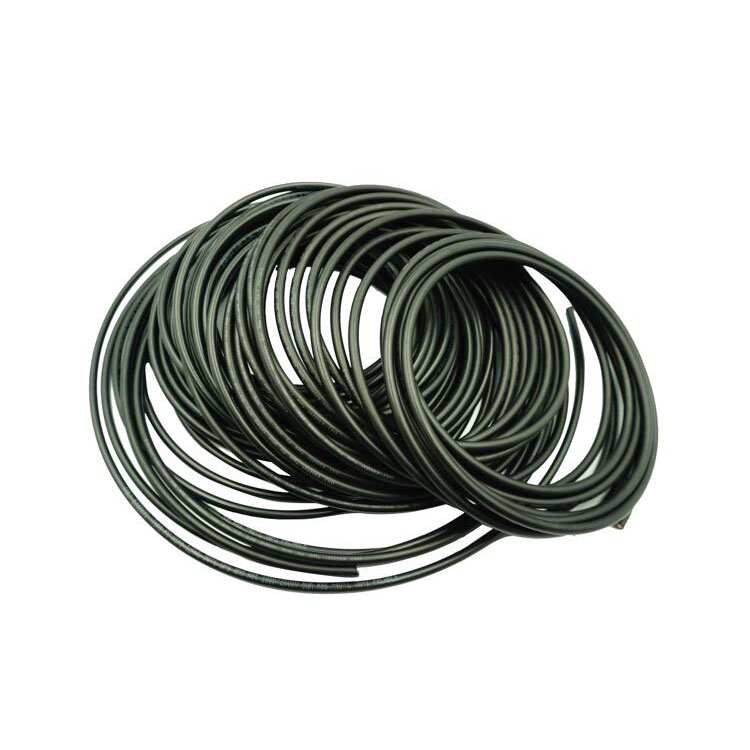

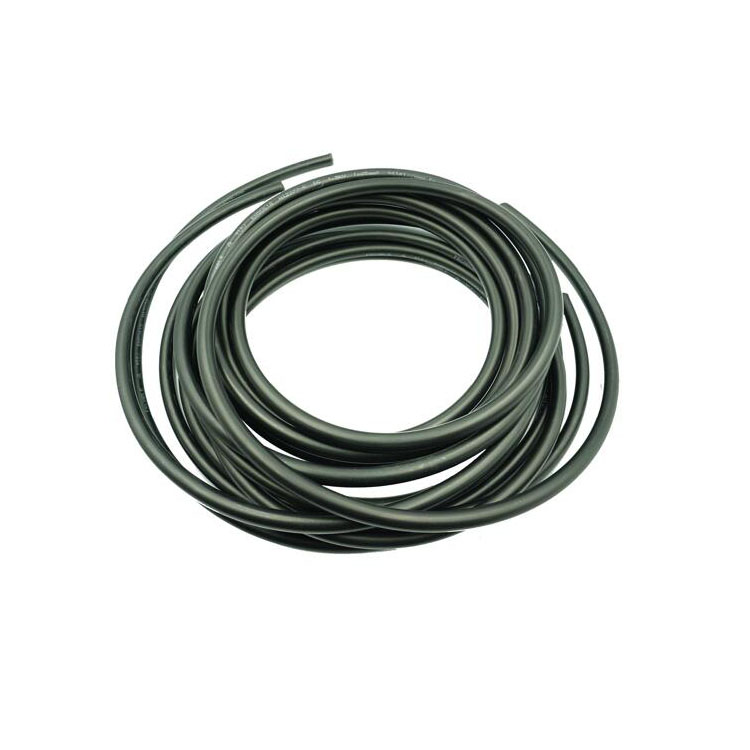

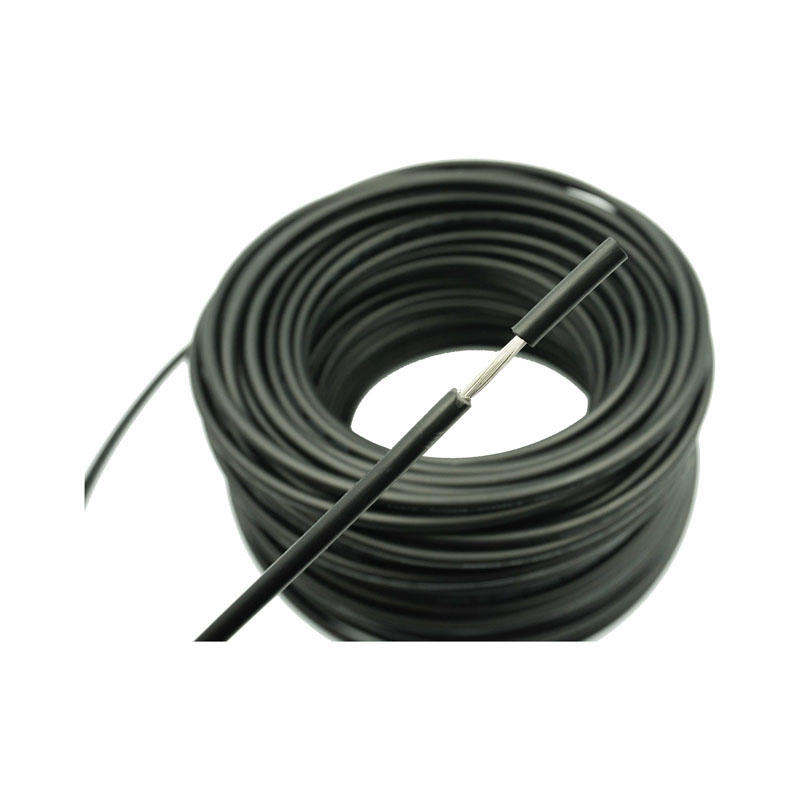

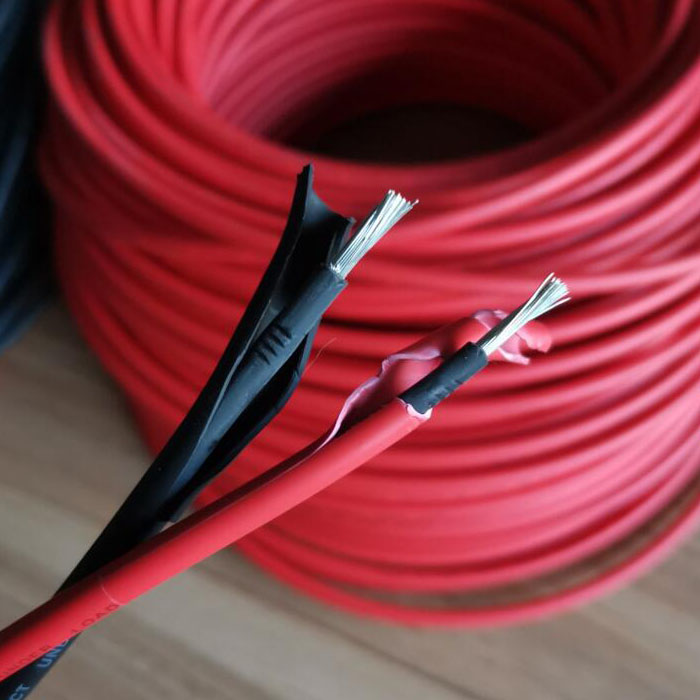

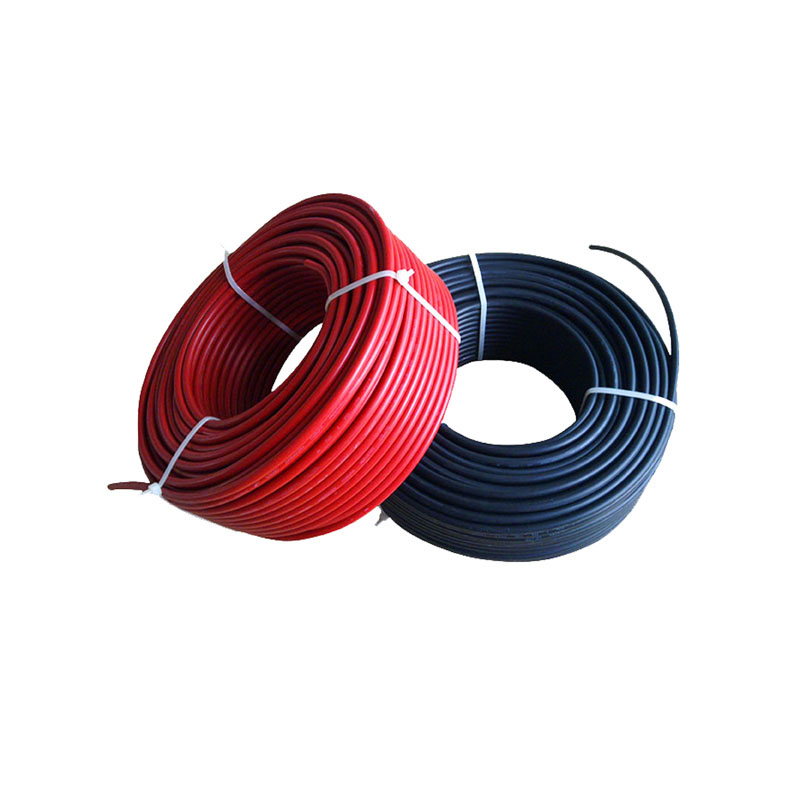

Les câbles PV en cuivre étamé pur CEI 62930 sont généralement composés de câbles en cuivre multibrins. Différents modèles ont une section transversale de conducteur différente. Les numéros de conception à 56 et 84 brins sont des modèles courants, se réfèrent à 4 mm² et 6 mm². Notre câble (câble PV en cuivre étamé pur) a été spécialement conçu et sélectionné avec une résistance élevée à la chaleur, aux intempéries et aux UV pour garantir un fonctionnement stable à long terme dans les environnements extérieurs. Les câbles PV en cuivre étamé sont installés entre les panneaux solaires et connectés à l'onduleur. Lorsque le soleil brille sur les panneaux photovoltaïques, ils génèrent du courant continu qui est transmis à l'onduleur via le câble photovoltaïque. L'onduleur convertit ensuite le courant continu en courant alternatif et le fournit à l'équipement ou au réseau qui doit être utilisé. Nous fournissons des câbles de haute qualité spécialement conçus et fabriqués pour connecter les différents composants d'un système de production d'énergie solaire et transmettre l'énergie DC/AC.
EN50618 Capacité de charge actuelle des câbles spécifiée dans la norme
Tableau A.2 — Utilisation recommandée des câbles pour les systèmes photovoltaïques
1 | 2 | 3 |
Construction | Utilisation recommandée | commentaires |
Câbles pour systèmes PV H1Z2Z2-K | Destiné à être utilisé dans les installations photovoltaïques, par ex. acc. au HD 60364-7-712. Ils sont destinés à une utilisation permanente à l’extérieur et à l’intérieur, pour une installation libre, suspendue et fixe. Installation également dans des conduits et des goulottes sur, dans ou sous le plâtre ainsi que dans des appareils électroménagers. Convient pour une utilisation dans/sur des équipements avec isolation de protection (classe de protection II) Ils sont intrinsèquement protégés contre les courts-circuits et les défauts à la terre selon. au HD 60364-5-52. |
Pour les rayons de courbure recommandés, voir EN 50565-1:2014, Tableau 3 Max. température de stockage : + 40 ℃ Min. température d'installation et de manipulation : - 25 ℃ |
Tableau A.3 — Espacement des câbles photovoltaïques porteurs de courant
Surface de section transversale nominale
mm2
|
Capacité de charge actuelle selon la méthode d'installation | ||
Câble unique libre dans l'air
A
|
Un seul câble sur une surface
A
|
Deux câbles chargés se touchant, sur une surface
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Température ambiante : 60 ℃ (voir tableau A.4 pour d'autres températures ambiantes) max. température du conducteur : 120 ℃. | |||
REMARQUE La durée d'utilisation prévue à une température max. température du conducteur de 120 ℃ et à une température max. la température ambiante de 90 ℃ est limitée à 20 000 h. |
