Le câble solaire 62930 IEC131 est compatible avec la plupart des composants photovoltaïques jusqu'à 1 500 V CC, y compris les boîtes de jonction PV et les connecteurs PV, garantissant une transmission d'énergie sûre, stable et efficace dans une large gamme d'installations photovoltaïques.
62930 CEI 131
1 × ** mm²
1 500 V CC
Sans halogène · Faible fumée
TYKJ
Câble solaire photovoltaïque de 1,4 mm²
Livré en rouleaux de 100 mètres, avec 112 rouleaux par palette, ou en rouleaux de 500 mètres, avec 18 rouleaux par palette.
2. Chargement du conteneur
Un conteneur standard de 20 pieds peut accueillir jusqu'à 20 palettes, garantissant ainsi une expédition mondiale efficace.
3.Options flexibles
Des longueurs de rouleaux personnalisées, des tailles de câbles et des configurations de palettes sont disponibles sur demande pour répondre aux exigences de votre projet.
| Numéro d'article. | Produit Nom | Modèle | Noté Tension | Croix de conducteur section mm 2 | Conception des brins Nombre x Ø mm | Conducteur résistance Ω / km 20°C | Ø extérieur mm | Gaine Couleur |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | Câble PV | 131 | 1500 V CC | 1X1.5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Noir |
| PV-131-15R | Câble PV | 131 | 1500 V CC | 1X1.5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Rouge |
| PV-131-25B | Câble PV | 131 | 1500 V CC | 1X2.5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Noir |
| PV-131-25R | Câble PV | 131 | 1500 V CC | 1X2.5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Rouge |
| PV-131-40B | Câble PV | 131 | 1500 V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Noir |
| PV-131-40R | Câble PV | 131 | 1500 V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Rouge |
| PV-131-60B | Câble PV | 131 | 1500 V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Noir |
| PV-131-60R | Câble PV | 131 | 1500 V CC | 1X6.0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Rouge |
| PV-131-100B | Câble PV | 131 | 1500 V CC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Noir |
| PV-131-100R | Câble PV | 131 | 1500 V CC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Rouge |
| PV-131-160B | Câble PV | 131 | 1500 V CC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Noir |
| PV-131-160R | Câble PV | 131 | 1500 V CC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Rouge |
| PV-131-250B | Câble PV | 131 | 1500 V CC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Noir |
| PV-131-250R | Câble PV | 131 | 1500 V CC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Rouge |
| PV-131-350B | Câble PV | 131 | 1500 V CC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Noir |
| PV-131-350R | Câble PV | 131 | 1500 V CC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Rouge |
Conducteur
Fil de cuivre étamé flexible, conforme à la norme CEI 60228 classe 5, offrant une excellente conductivité, résistance à la corrosion et durabilité pour les performances du système photovoltaïque à long terme.
Isolation
Polyoléfine ignifuge à faible dégagement de fumée et sans halogène à 125 °C, offrant une résistance thermique, une sécurité électrique et une protection de l'environnement supérieures.
Gaine extérieure
Fabriqué à partir de la même polyoléfine ignifuge à faible dégagement de fumée et sans halogène à 125 °C, garantissant une résistance mécanique, une résistance aux UV et des performances extérieures fiables.
Processus spécial
La technologie avancée de réticulation par faisceau d'électrons (E-beam) améliore la stabilité de l'isolation, la tolérance à la chaleur et la longévité globale du câble.
| Conception des câbles | |
|---|---|
| Conducteur | Fils de cuivre étamé, selon IEC 60228, classe 5 |
| Isolation | Polyoléfines ignifuges sans halogène à faible fumée 125 ℃ |
| Veste extérieure | Polyoléfines ignifuges sans halogène à faible fumée 125 ℃ |
| Technologie spéciale | Réticulation par faisceau d'électrons |
| Caractéristiques électriques | |
| Tension nominale U0/U | C.C 1500 V |
| Plage de température | -40℃ jusqu'à +90℃ |
| Max. température au conducteur | 120 ℃ |
| Min. rayon de courbure | 5 x diamètre du câble |
| Normes de l'industrie | CEI62930 : 2017 |
| Mesure de la résistance du conducteur | CEI 60228:2004 |
| Mesure de la résistance d'isolement | CEI 60227-2:1997 |
| Test de tension sur câble terminé avec DC ou AC | CEI60245-2 : 1994 |
| Résistance à long terme de l'isolation au courant continu | CEI62821-2 : 2015 |
| Résistance à l'ozone | CEI60881-506 |
| Résistance aux intempéries/UV | IEC62930 : -Annexe E |
| Test de propagation verticale de la flamme sur câble complet | CEI60332-1-2 |
| Les dimensions et les spécifications peuvent être modifiées sans préavis. | |
Avec 10 ans d'expérience dans la production de câbles solaires 62930 IEC 131, nous sommes spécialisés dans la fourniture de câbles et de connecteurs PV fiables et de haute qualité pour des projets dans le monde entier.
Notre capacité de production quotidienne atteint 200 000 mètres de câbles solaires et 50 000 jeux de connecteurs photovoltaïques, ce qui nous permet de répondre efficacement aux petites et grandes commandes.
Tous nos produits sont fabriqués dans le strict respect des normes nationales et internationales, chaque unité étant minutieusement testée avant de quitter l'usine.

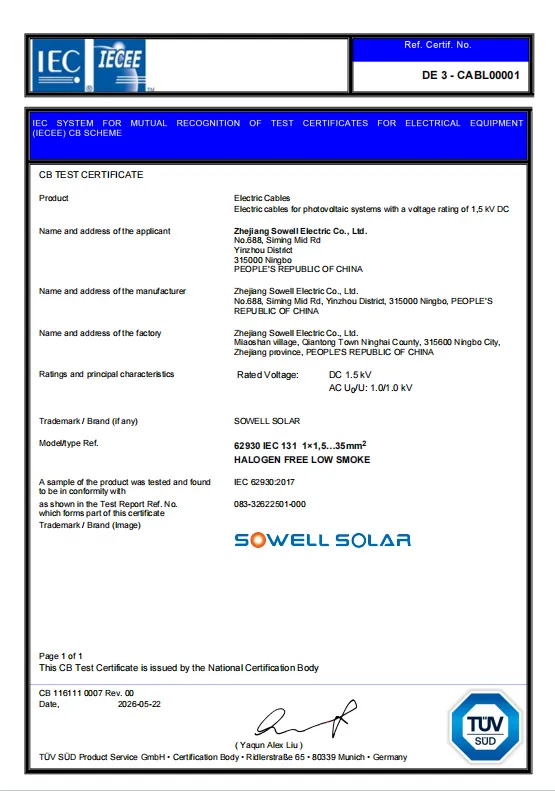

Nous avons obtenu les certifications TÜV, UL et CE, et tous les rapports de tests associés sont disponibles sur demande.
N'hésitez pas à nous contacter si vous souhaitez recevoir des certificats ou de la documentation technique.
Nous avons 10 ans d'expérience dans la production de câbles PV et de connecteurs PV. Nous pouvons produire 200 000 mètres de câbles PV et 50 000 jeux de connecteurs PV par jour. Notre palette standardisée est plus adaptée aux ventes mondiales. Notre usine dispose non seulement de 6 lignes de production de câbles à grande vitesse, mais dispose également d'un équipement de réticulation par irradiation électronique, qui est l'équipement clé pour contrôler la qualité du câble. Notre technologie avancée garantit la production de câbles de haute qualité.
