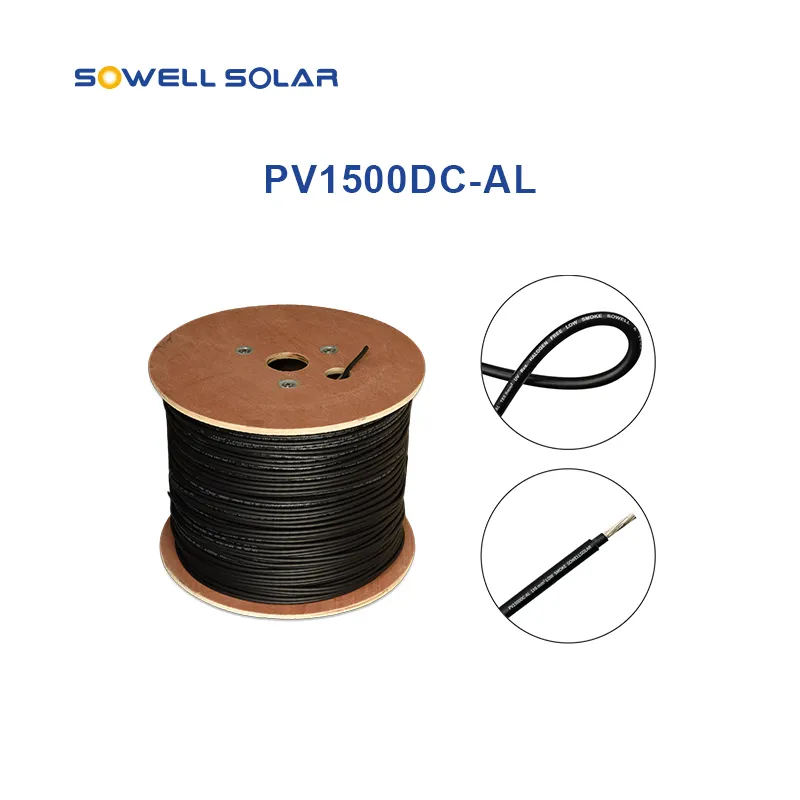

À mesure que les installations solaires se développent, les architectures 1 500 V CC attirent l'attention pour leur potentiel à réduire la complexité des systèmes et à améliorer la rentabilité des grands projets photovoltaïques.Câble solaire en aluminium PV1500DC-ALreflète un débat important dans l'industrie : comment les matériaux conducteurs, la conception électrique et la durabilité en extérieur influencent les performances des systèmes d'énergie solaire modernes.
La transition vers des systèmes photovoltaïques à plus haute tension n’est pas simplement une question d’augmentation de la tension nominale. Cela nécessite également une coordination minutieuse entre les modules, les onduleurs, l’isolation des câbles, les connecteurs et les équipements de protection. Comprendre ces relations permet d'expliquer pourquoi la sélection des câbles est devenue un élément important de la planification des projets solaires.
Les parcs solaires à grande échelle contiennent de vastes réseaux de modules et de connexions électriques. Dans de nombreuses installations, le passage de l'architecture système de 1 000 V à 1 500 V CC permet de connecter davantage de modules en série, sous réserve des limites de l'équipement et des exigences de conception locales.
Cette configuration peut réduire le nombre de chaînes individuelles et de composants électriques associés nécessaires pour une capacité d'installation donnée. Cela peut également réduire la longueur de certains itinéraires de câbles et réduire les coûts d’équilibre du système. Toutefois, les économies réelles dépendent de l’aménagement du site, de la sélection des équipements, de la configuration de l’onduleur et des décisions techniques.
Une tension de fonctionnement plus élevée impose également des exigences plus élevées en matière de coordination de l'isolation, de compatibilité des connecteurs et de protection électrique. Chaque composant doit être adapté à la tension maximale du système et aux conditions environnementales attendues.
Le cuivre est traditionnellement largement utilisé dans les câbles électriques en raison de sa conductivité élevée. L'aluminium offre un équilibre différent de propriétés, notamment une densité plus faible et des coûts de matières premières potentiellement inférieurs. Ces caractéristiques ont fait des conducteurs en aluminium un domaine d'intérêt pour le transport d'énergie à grande échelle et certaines applications photovoltaïques.
Le principal avantage est le poids. L'aluminium est considérablement plus léger que le cuivre pour le même volume, ce qui peut faciliter la manipulation et le transport des câbles. Dans les projets impliquant de vastes réseaux de câbles, la réduction du poids des conducteurs peut également affecter la planification de l'installation.
Cependant, l’aluminium et le cuivre ne sont pas interchangeables sur une base simple. L'aluminium a une conductivité électrique plus faible en volume, de sorte que la section du conducteur doit être conçue de manière appropriée pour répondre aux exigences de transport de courant et de chute de tension. La technologie de connexion est également importante car l'aluminium peut développer une couche d'oxyde et des bornes inadaptées peuvent augmenter la résistance de contact.
PourCâble solaire en aluminium PV1500DC-AL, l'évaluation pertinente doit donc prendre en compte les dimensions des conducteurs, le courant nominal, les performances d'isolation et la compatibilité avec les connecteurs et bornes sélectionnés plutôt que de se concentrer uniquement sur le coût des matériaux.
Un câble adapté doit répondre aux exigences électriques et environnementales de l’ensemble de l’installation. Les facteurs suivants méritent une attention particulière lors de la planification du projet.
|
Facteur de sélection |
Pourquoi c'est important |
|---|---|
|
Tension CC nominale |
Doit respecter la tension maximale du système et les normes applicables |
|
Section du conducteur |
Affecte la capacité de courant, la chute de tension et la température du conducteur |
|
Isolation et gaine |
Protéger contre le stress électrique et l’exposition environnementale |
|
Résistance aux UV et aux intempéries |
Important pour les câbles installés à l'extérieur sur de longues périodes |
|
Compatibilité des connecteurs |
Aide à maintenir des connexions électriques sûres et à faible résistance |
|
Conditions de pose |
Le regroupement des câbles, la température ambiante et le routage affectent les performances thermiques |
La sélection des câbles doit être basée sur les calculs réels du projet et sur la documentation vérifiée du produit. La désignation 1 500 V à elle seule ne garantit pas qu'un câble convient à chaque installation solaire.
Les câbles solaires peuvent subir des années d’exposition au soleil, à la pluie, à l’humidité, aux fluctuations de température et aux mouvements mécaniques. Une isolation mal adaptée ou une installation incorrecte peut accélérer la dégradation, entraînant potentiellement des défauts d'isolation, des pertes de puissance ou des interruptions de maintenance.
Pour cette raison, les spécifications du projet doivent identifier la norme de câble applicable, la tension nominale, la plage de température de fonctionnement et la résistance environnementale requise. Les pratiques d'installation sont également importantes : le rayon de courbure, l'espacement des supports, la protection contre les arêtes vives et la terminaison correcte contribuent tous à la performance du service.
Les conducteurs en aluminium nécessitent un soin particulier aux points de connexion. Les bornes doivent être approuvées pour le matériau conducteur et l'installation doit suivre les procédures de préparation et de serrage spécifiées. Ces détails contribuent à réduire le risque de connexions desserrées et de surchauffe localisée.
Le développement de systèmes photovoltaïques de 1 500 V reflète un effort plus large visant à améliorer le coût et l’efficacité des infrastructures d’énergie solaire. Les conducteurs en aluminium peuvent offrir des avantages pratiques dans des applications appropriées, mais leurs performances dépendent d'un dimensionnement électrique correct, de connexions compatibles et d'une durabilité vérifiée.
Alors que les projets photovoltaïques continuent de se développer,Câble solaire en aluminium PV1500DC-ALreprésente un point de départ utile pour examiner la manière dont les matériaux conducteurs s’intègrent dans la conception d’un système solaire à plus haute tension. En fin de compte, ce sont des décisions techniques judicieuses (et non les tensions nominales ou les choix de matériaux pris isolément) qui déterminent si une installation de câbles offre un service sûr, efficace et fiable.
